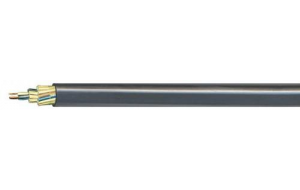

НРШМ

Токопроводящая жила - медная, круглая, многопроволочная; сечением 1,0-35,0 мм² соответствует классу 4 (сечения 1,0-4,0 мм² имеют не менее 19 проволок, сечения 6,0-10,0 мм² - не менее 49 проволок), сечением 50-400 мм² - классу 3 по ГОСТ 22483.

Разделительный слой - допускается наложение синтетических пленок по токопроводящим жилам (под изоляцию) кабелей.

Изоляция - из изоляционной резины.

Скрутка - изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону. В каждом повиве кабелей с сечением жилы до 2,5 мм² включительно имеются счетная жила и жила направления. При скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура.

Разделительный слой - по изоляции одножильных кабелей и наружному повиву изолированных жил кабелей наложена обмотка из одной синтетической пленки. Допускается изготовление кабелей без наложения пленки.

Назначение кабелей:

Применяются в силовых и осветительных сетях, в цепях управления для подключения к подвижным и переносным токоприемникам на переменное напряжение до 690 В частотой до 400 Гц или постоянное напряжение 1200 В, при условии защиты от прямого воздействия солнечной радиации, а также для неподвижной прокладки в морской воде при воздействии радиального гидростатического давления до 1,96 Мпа (20 кгс/см²).

Технические характеристики кабелей:

• Диапазон температур от +45°С  до -40°С;
• Прокладка и монтаж кабелей без предварительного нагрева должен производиться при температуре не ниже -15°С;
• Относительная влажность воздуха при температуре +35°С до 100%;
• Кабели стойки к вибрационным нагрузкам и одиночным ударным нагрузкам;
• Кабели стойки к воздействию морской воды;
• Кабели не распространяют горение при одиночной прокладке;
• Кабели стойки к периодическому воздействию смазочных масел и дизельного топлива;
• Радиус изгиба при монтаже кабелей неподвижной прокладки должен быть не менее 5 наружных диаметров кабеля;
• Радиус изгиба при монтаже кабелей в труднодоступных местах должен быть не менее 3 наружных диаметров кабеля при числе изгибов не более двух в одном месте;
• Кабели выдерживают испытание переменным напряжением 2500 В;
• Электрическое сопротивление изоляции при температуре +20°С составляет не менее 100 МОм•км;
• Длительно допустимая температура на токопроводящей жиле должна быть не более +65°C;
• Строительная длина кабелей составляет не менее 125 м;
• Гарантийный срок эксплуатации 5 лет со дня ввода кабеля в эксплуатацию;
• Минимальный срок службы 25 лет.
