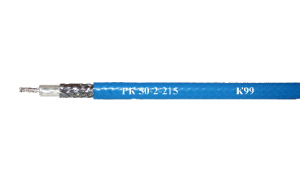

РК 50-2-215

Внутренний проводник - многопроволочный из посеребренных медных проволок 7*0,32 мм, диаметр внутреннего проводника 0,96 мм.

Изоляция – фторопласт, диаметр по изоляции 2,5 мм.

Внешний проводник - оплётка плотностью 85% - 95% из стальных нержавеющих проволок номинальным диаметром 0,08 мм, диаметр по внешнему проводнику 2,83 мм.

Защитная оболочка – фторопласт, наружный диаметр кабеля 4,6 ± 0,2 мм.

Назначение кабелей:

Предназначены для передачи низкочастотных сигналов в системах виброметрии и виброиспытаний. Применяются с разработанными для данного кабеля соединителями типов 3,5/1,52 «град» и SMA. Не должны распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р МЭК 332-1-96).

Технические характеристики кабелей:

• Волновое сопротивление - 50 ± 3 Ом;
• Электрическая емкость - 100 пФ/м;
• Коэффициент укорочения длины волны - 1,41;
• Сопротивление внутреннего/внешнего проводников постоянному току - не более 33/110 Ом/км;
• Сопротивление связи - не более 500 мОм/м;
• Испытательное напряжение изоляции частотой 50 Гц - 3,0 кВ;
• Диапазон рабочих температур - от -60°С до +200°С;
• Расчетная масса кг/км - 30,31;
• Электрическое сопротивление проводника постоянному току при температуре 20°С - не более 5,9 Ом/100м;
• Электрическое сопротивление экрана постоянному току при температуре 20°С, для кабелей с числом пар:

                  1 – не более 1,00 Ом/100м;
                  2 – не более 0,59 Ом/100м;
                  3 – не более 0,51 Ом/100м;
                  4 – не более 0,40 Ом/100м.

• Асимметрия электрического сопротивления постоянному току проводников в паре - не более 3%;
• Волновое сопротивление при частоте 1 МГц - 120 ± 10 Ом;
• Коэффициент укорочения длины волны - не более 1,47;
• Электрическая емкость пары - не более 42 пФ/м;
• Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном - не более 71 пФ/м;
• Коэффициент затухания при частоте:

                  0,01 МГц - не более 6,2 дБ/100м;
                  0,05 МГц - не более  6,7 дБ/100м;
                  0,1 МГц - не более 6,8 дБ/100м;
                  0,3 МГц - не более 8,5 дБ/100м;
                  1 МГц - не более 10,3 дБ/100м;
                  5 МГц - не более 17,2 дБ/100м;
                  10 МГц - не более 20,0 дБ/100м;
                  50 МГц - не более 27,5 дБ/100м;
                  100 МГц - не более 38,2 дБ/100м.
