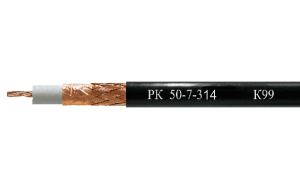

РК 50-7-314

Внутренний проводник - медный многопроволочный, диаметр внутреннего проводника 2,79 (7*0,93) мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 7,25 ± 0,20 мм.

Внешний проводник - оплётка плотностью 88% - 92% из медных проволок диаметром 0,12 – 0,15 мм, наложенная поверх меднолавсановой ленты, диаметр по внешнему проводнику 8,0 мм.

Защитная оболочка - светостабилизированный полиэтилен, наружный диаметр кабеля 10,30 ± 0,30 мм.

Назначение кабелей:

Кабель предназначен для передачи сигналов в антенных трактах систем радиосвязи. Конструктивное исполнение аналогично кабелям типа RG-8/U. Кабель может использоваться с соединителями типов BNC, TNC и N.

Технические характеристики кабелей:

• Волновое сопротивление - 50 ± 2 Ом;
• Электрическая емкость - 80 пФ/м;
• Максимальная мощность при частоте 1ГГц – 400 Вт;
• Коэффициент укорочения длины волны - 1,22;
• Сопротивление изоляции - не менее 5000 МОм*км;
• Сопротивление внутреннего/внешнего проводников постоянному току - не более 6,0/11,5 Ом/км;
• Сопротивление связи - не более 5 мОм/м;
• Испытательное напряжение изоляции частотой 50 Гц - 3,0 кВ;
• Диапазон рабочих температур – от -60°С до +85°С;
• Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 100/200 мм;
• Срок службы - 12 лет;
• Расчетная масса – 135,3 кг/км;
• Коэффициент затухания при частоте:

                  10 МГц - не более 1,47 дБ/100м;
                  50 МГц - не более 3,35 дБ/100м;
                  100 МГц - не более 4,79 дБ/100м;
                  200 МГц - не более 7,20 дБ/100м;
                  300 МГц - не более 8,53 дБ/100м;
                  400 МГц - не более 9,24 дБ/100м;
                  600 МГц - не более 12,90 дБ/100м;
                  800 МГц - не более 14,25 дБ/100м;
                  850 МГц - не более 14,81 дБ/100м;
                  1000 МГц - не более 17,20 дБ/100м;
                  2000 МГц - не более 24,18 дБ/100м;
                  3000 МГц - не более 30,56 дБ/100м;
                  4000 МГц - не более 36,54 дБ/100м;
                  5000 МГц - не более 41,38 дБ/100м;
                  6000 МГц - не более 47,50 дБ/100м.
