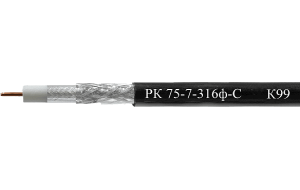

РК 75-7-316ф-С/РК 75-7-316ф-С "супер"

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,58 ± 0,04 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 7,25 ± 0,15 мм.

Внешний проводник - оплётка плотностью 55% – 60% из медных лужёных проволок номинальным диаметром 0,15 мм, наложенная поверх ламинированной алюминиевой фольги, диаметр по внешнему проводнику 8,1 мм.

Защитная оболочка - светостабилизированный полиэтилен, наложенный поверх полиэтилентерефталатной плёнки, наружный диаметр кабеля 10,2 ± 0,4 мм.

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,58 ± 0,04 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 7,25 ± 0,15 мм.

Внешний проводник - оплётка плотностью 88% - 92% из медных лужёных проволок номинальным диаметром 0,15 мм, наложенная поверх ламинированной алюминиевой фольги, диаметр по внешнему проводнику 8,1 мм.

Защитная оболочка - светостабилизированный полиэтилен, наложенный поверх полиэтилентерефталатной плёнки, наружный диаметр кабеля 10,2 ± 0,4 мм.

Назначение кабелей:

Используются в качестве распределительных и субмагистральных кабелей для сетей кабельного телевидения с соединителями типа F, BNC, TNC.

Технические характеристики кабелей:

• Волновое сопротивление - 75 ± 2 Ом;
• Электрическая емкость - 55 пФ/м;
• Коэффициент укорочения длины волны - 1,22;
• Сопротивление изоляции - не менее 5000 МОм*км;
• Сопротивление внутреннего/внешнего проводников постоянному току - не более 10/13 Ом/км;
• Сопротивление связи:

                  РК 75-7-316ф-С - не более 30 мОм/м;
                  РК 75-7-316ф-С "супер" – не более 10 мОм/м.

• Испытательное напряжение изоляции частотой 50 Гц – 3,0 кВ;
• Диапазон рабочих температур – от -60°С до +85°С;
• Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 50/100 мм;
• Срок службы - 15 лет;
• Расчетная масса:

                  РК 75-7-316ф-С – 80 кг/км;
                  РК 75-7-316ф-С "супер" – 94 кг/км.

• Коэффициент затухания при частоте:

                  1 МГц - не более 0,39 дБ/100м (неравномерность волнового сопротивления - не менее 23 дБ);
                  5 МГц - не более 0,87 дБ/100м (неравномерность волнового сопротивления - не менее 23 дБ);
                  10 МГц - не более 1,24 дБ/100м (неравномерность волнового сопротивления - не менее 23 дБ);
                  50 МГц - не более 2,81 дБ/100м (неравномерность волнового сопротивления - не менее 23 дБ);
                  100 МГц - не более 4,02 дБ/100м (неравномерность волнового сопротивления - не менее 23 дБ);
                  200 МГц - не более 5,80 дБ/100м (неравномерность волнового сопротивления - не менее 23 дБ);
                  300 МГц - не более 7,17 дБ/100м (неравномерность волнового сопротивления - не менее 23 дБ);
                  470 МГц - не более 9,12 дБ/100м (неравномерность волнового сопротивления - не менее 20 дБ);
                  862 МГц - не более 12,72 дБ/100м (неравномерность волнового сопротивления - не менее 20 дБ);
                  1000 МГц - не более 13,50 дБ/100м (неравномерность волнового сопротивления - не менее 18 дБ);
                  1350 МГц - не более 16,36 дБ/100м (неравномерность волнового сопротивления - не менее 18 дБ);
                  1750 МГц - не более 18,97 дБ/100м (неравномерность волнового сопротивления - не менее 18 дБ);
                  2150 МГц - не более 21,36 дБ/100м (неравномерность волнового сопротивления - не менее 18 дБ).
