Розетки

Полное название — штепсельная розетка. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь.

Розетка — это часть штепсельного соединения, в которое также входит вилка. Эти составляющие называют «мамой» и «папой».

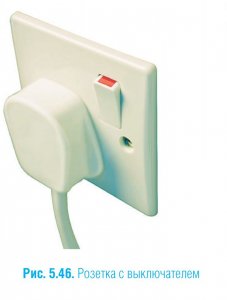

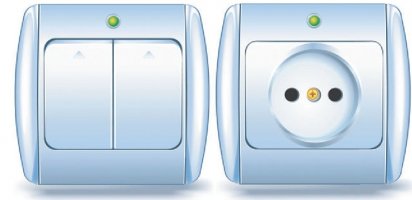

Розетка и выключатель

Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности.

Любая розетка состоит из следующих основных элементов:

- контактов;

- основания, которое называется колодкой;

- защитного корпуса.

Контакт— основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора.

Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.

Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10-16 А.

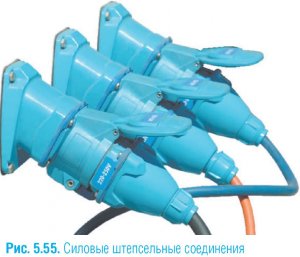

Штепсельное соединение

Пример грубого нарушения правилэксплуатации силовых разъемов: суммамощностей подключаемых приборов не должнапревышать мощности отдельной розетки

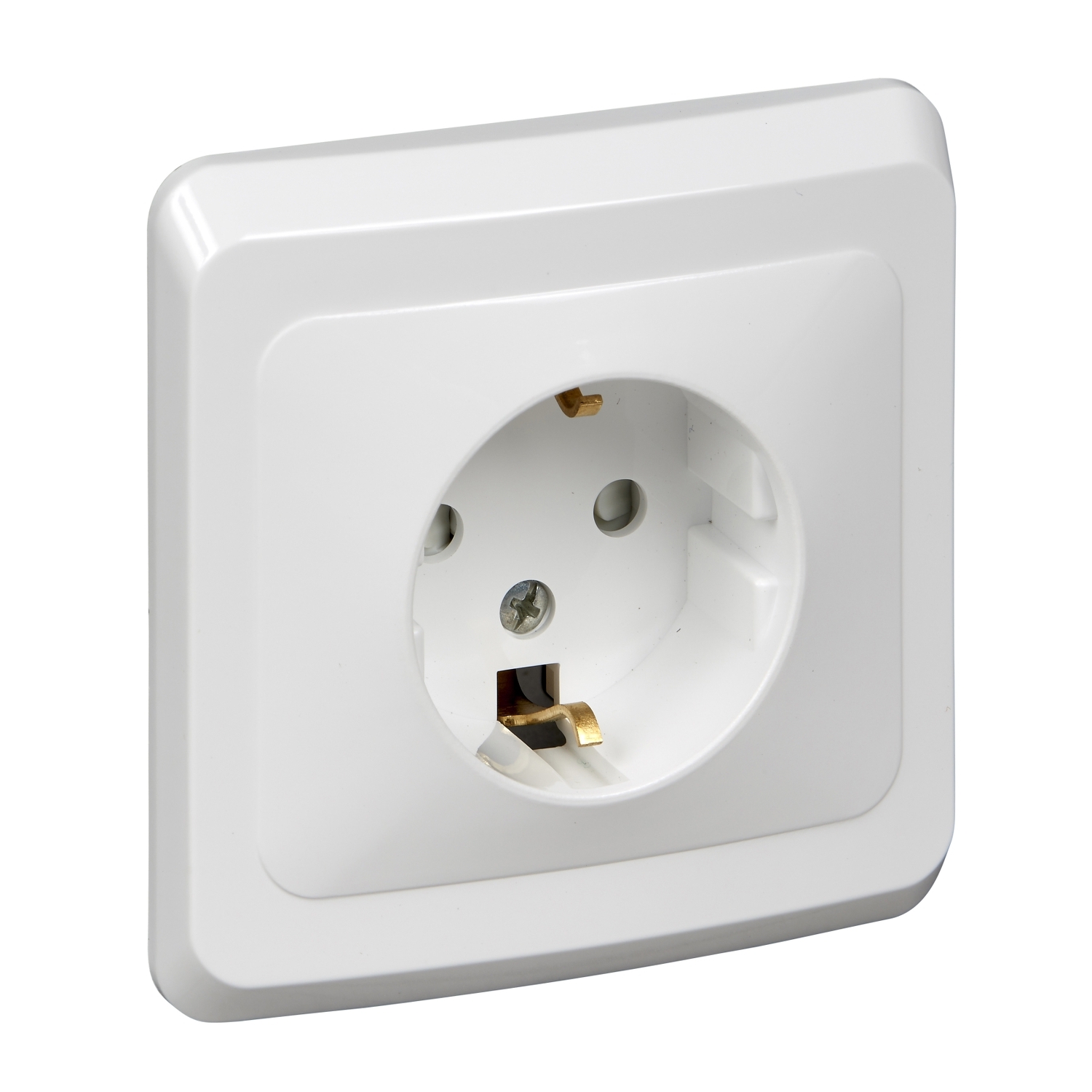

Розетка с заземляющими контактами,по бокам колодки видны лапки, при помощикоторых она крепится в установочной коробке

Колодка— основание розетки, то, на чем держатся контакты и защитный корпус. Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen.

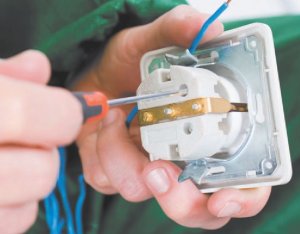

Розеточная колодка

Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике.

Защитный корпус это внешняя покрышка разъема с отверстиями под штепсельную вилку.

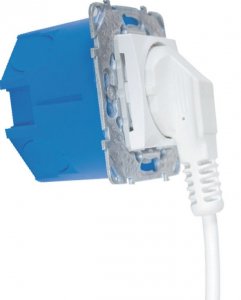

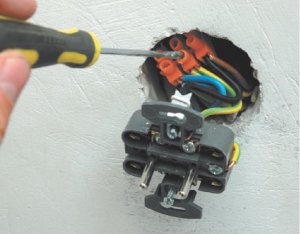

Встроенная розетка в подрозетнике

Он выполняет защитную и декоративную функции.

В определенных видах в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки.

Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов.

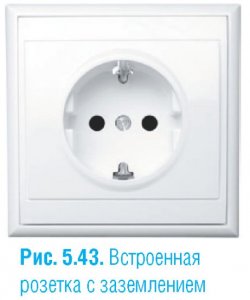

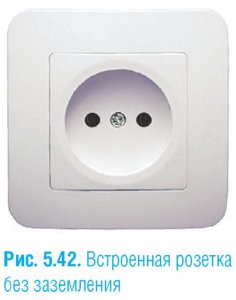

Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены. Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники).

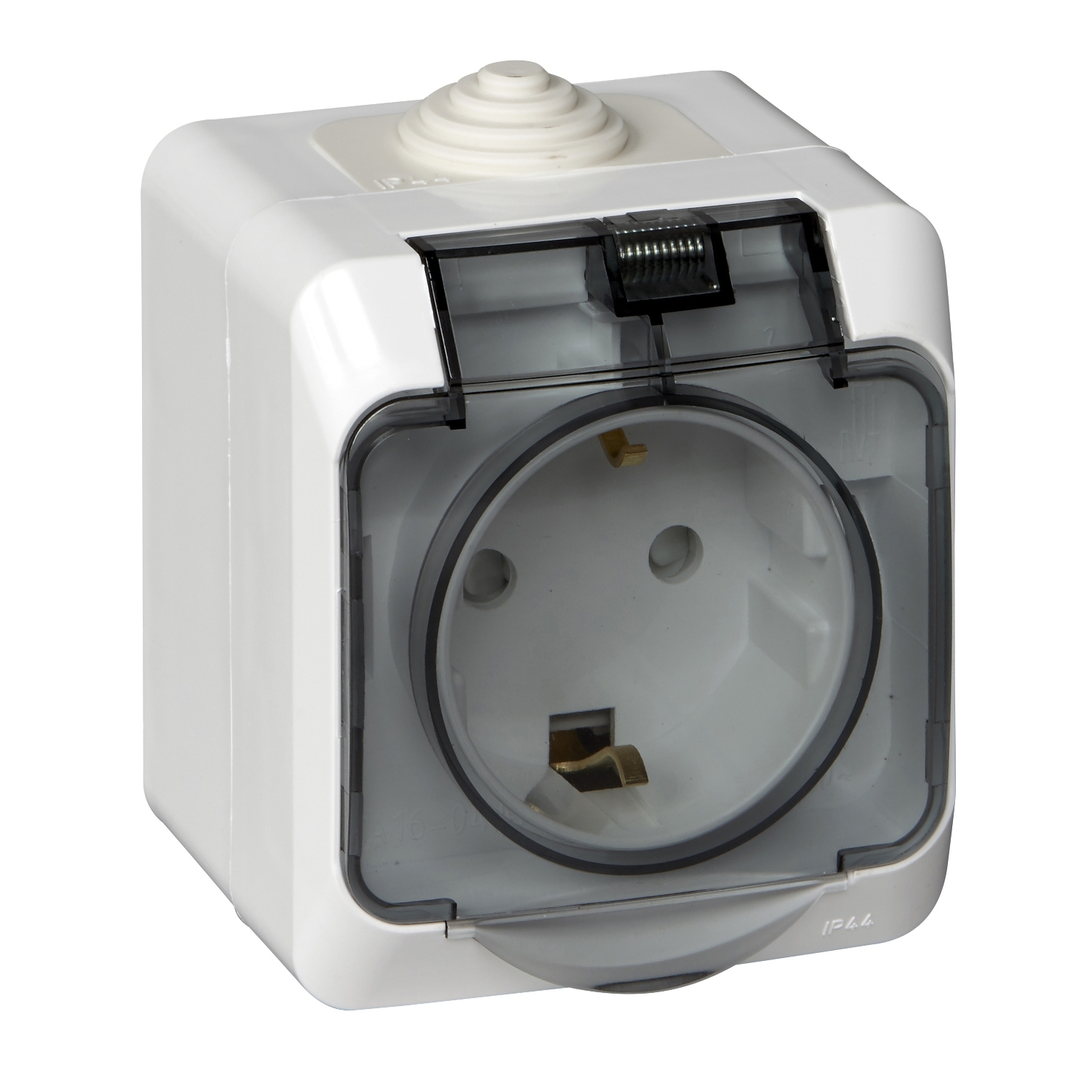

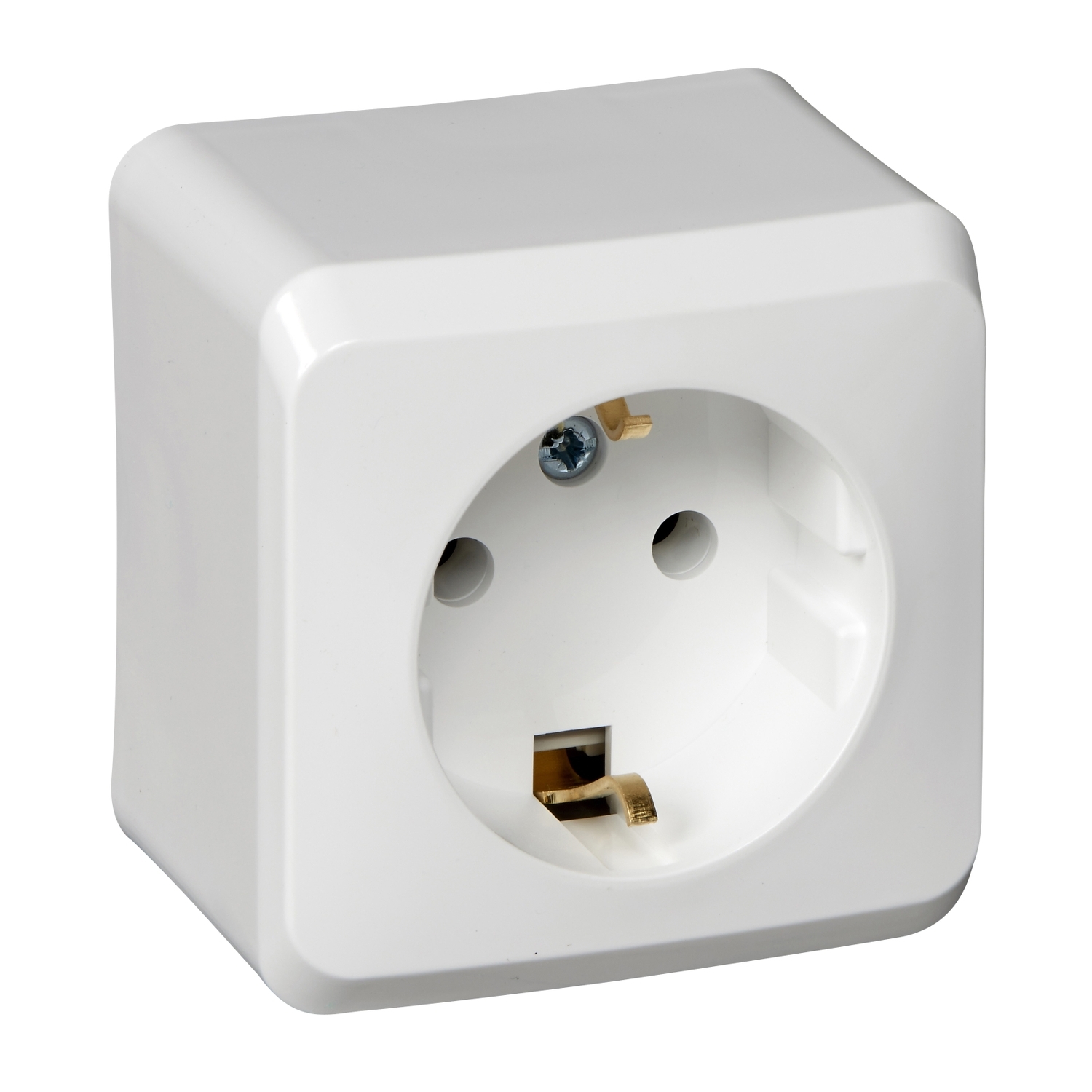

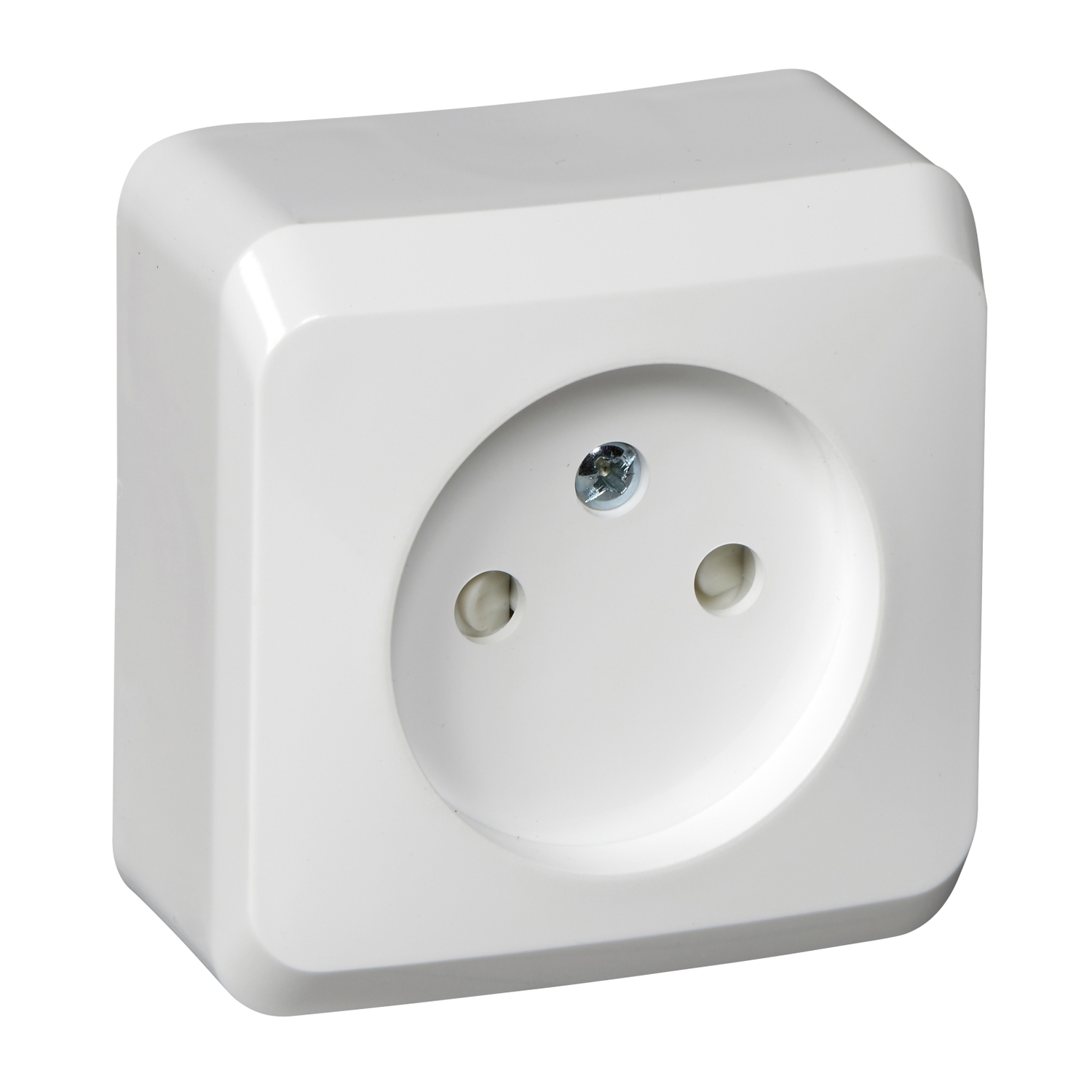

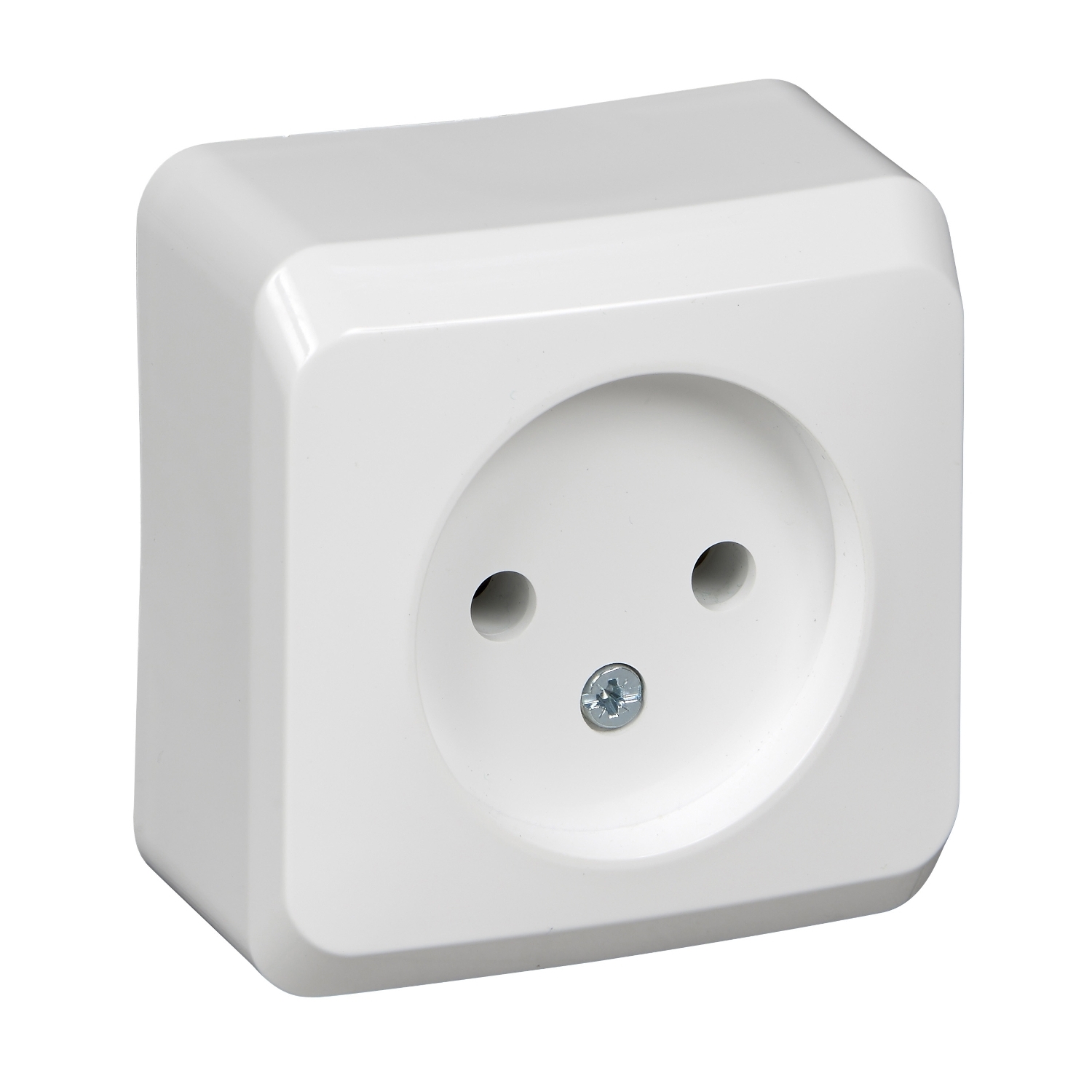

При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками.

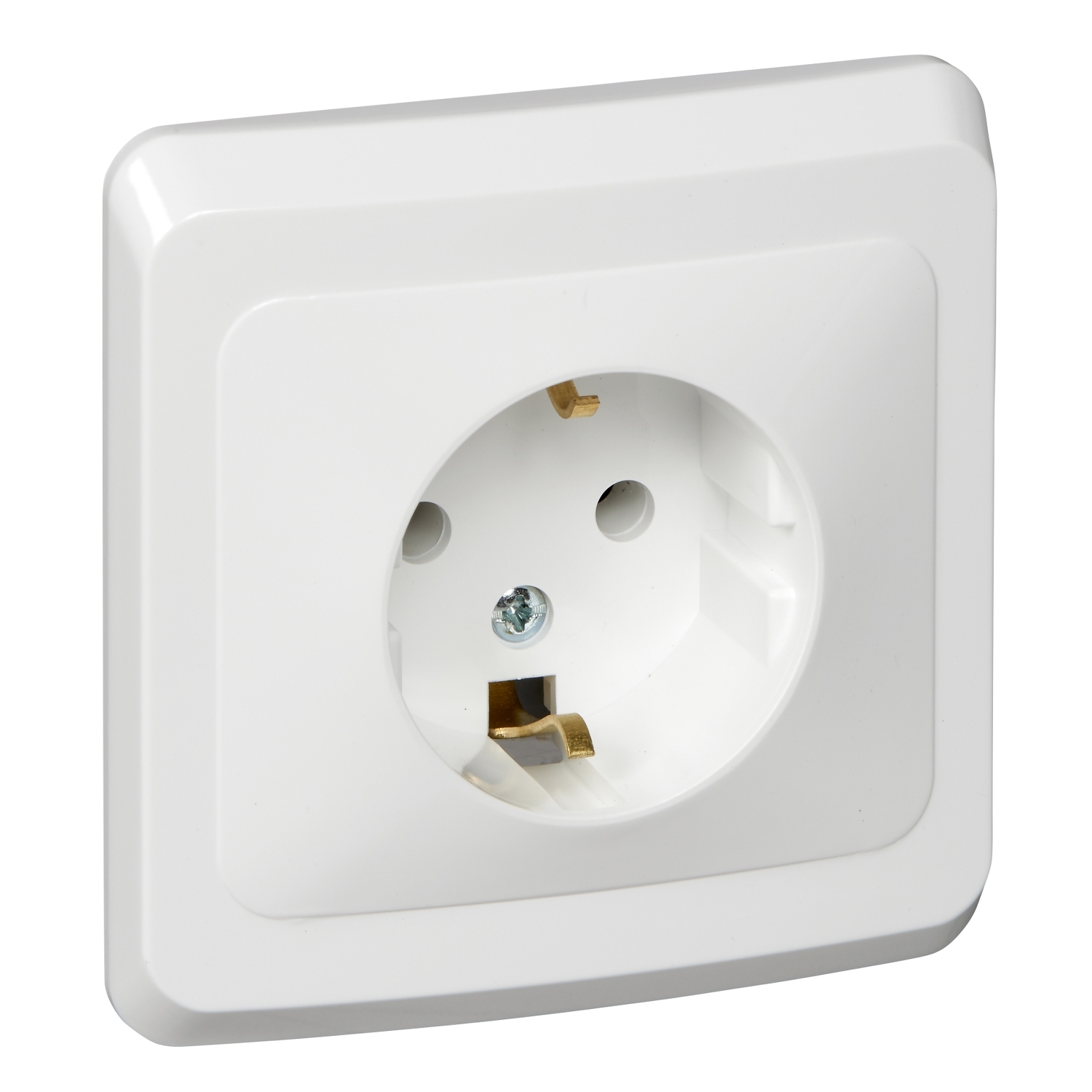

У розеток с заземлением есть контакты, соединенные с заземляющим проводом. Предназначены для установки в электрические сети, у которых есть заземление.

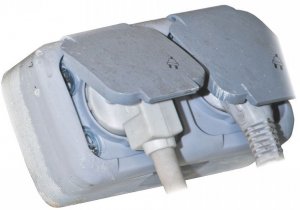

Двойные розетки используются для подключения сразу двух штепсельных вилок.

В основании имеют одну колодку стандартного размера, поэтому

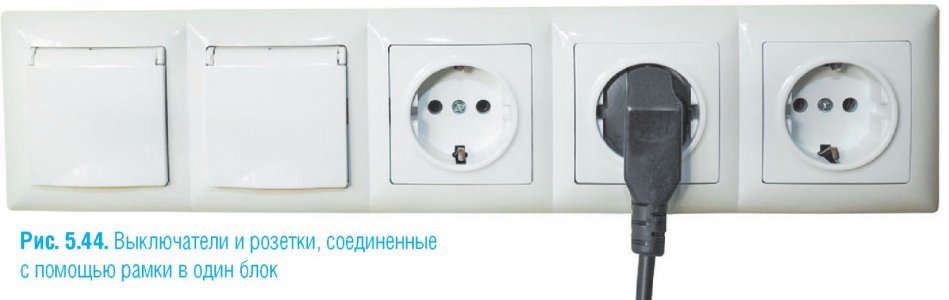

встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка)

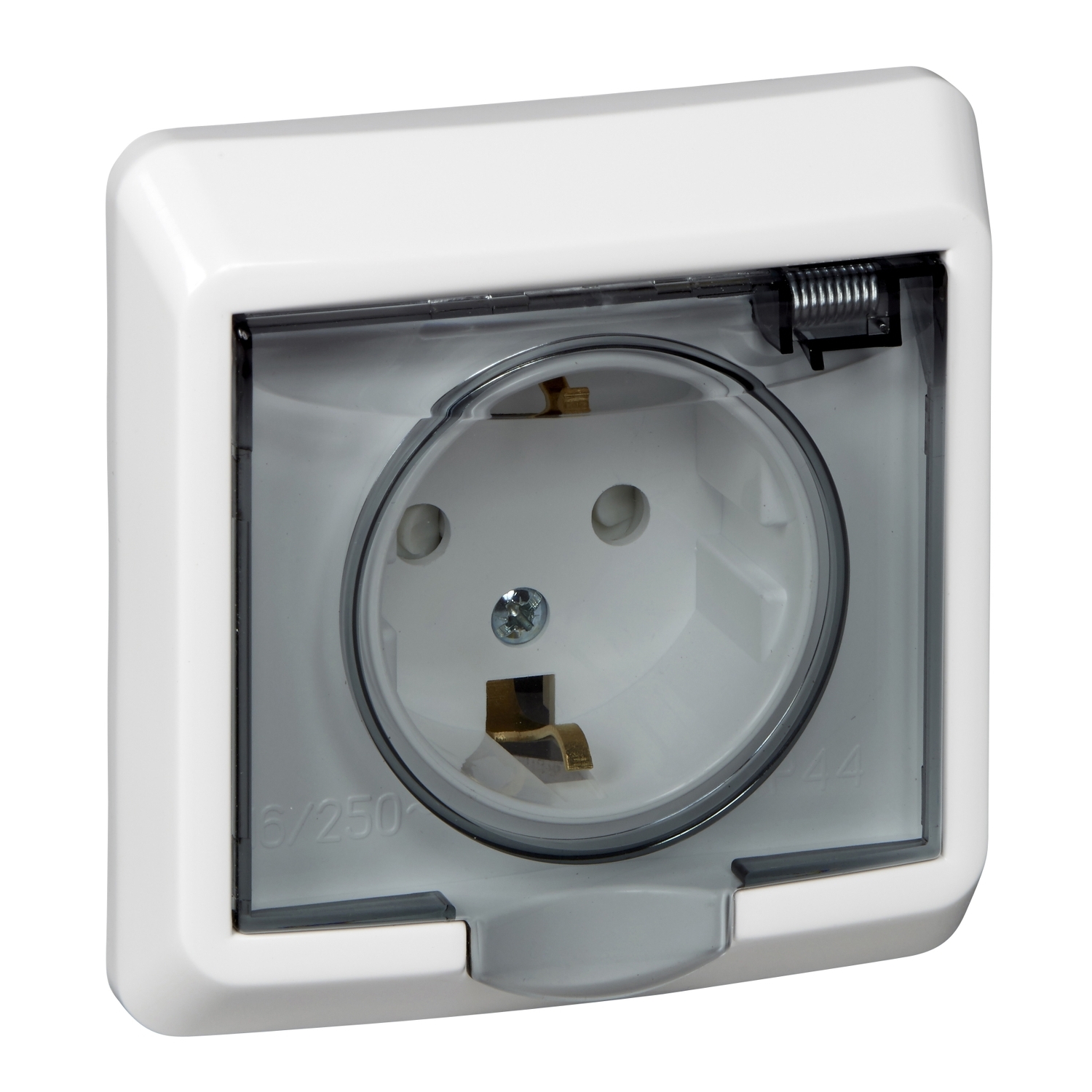

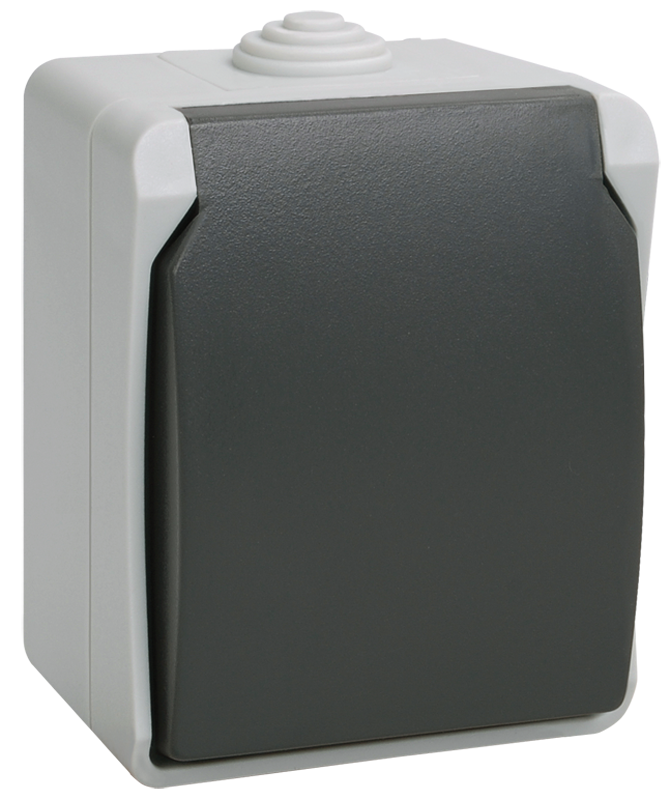

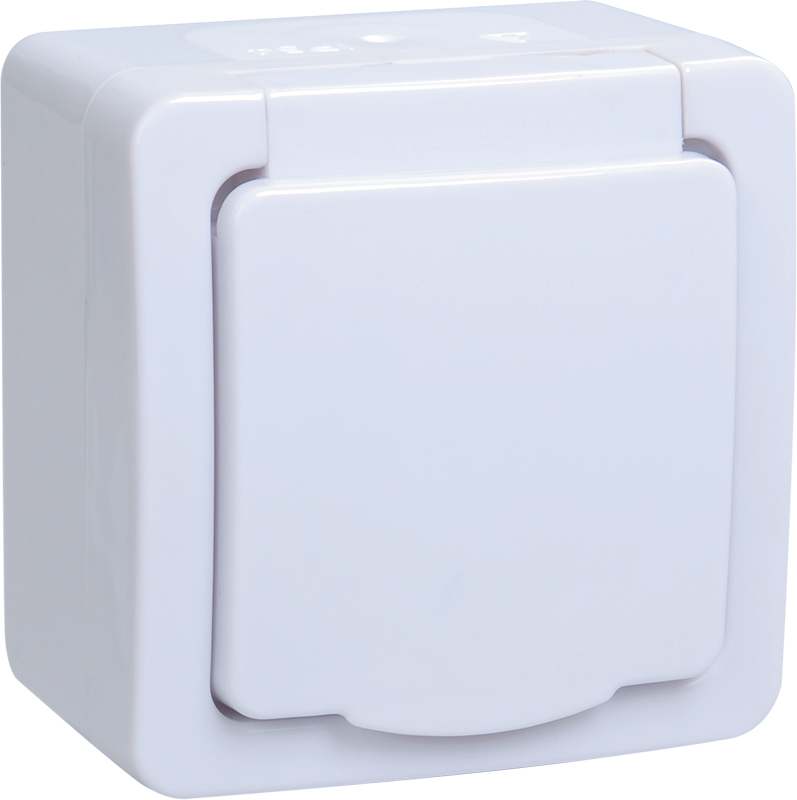

Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения.

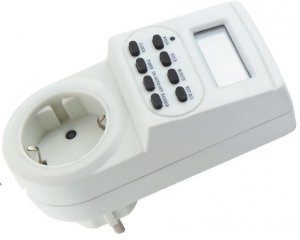

Розетка с таймером

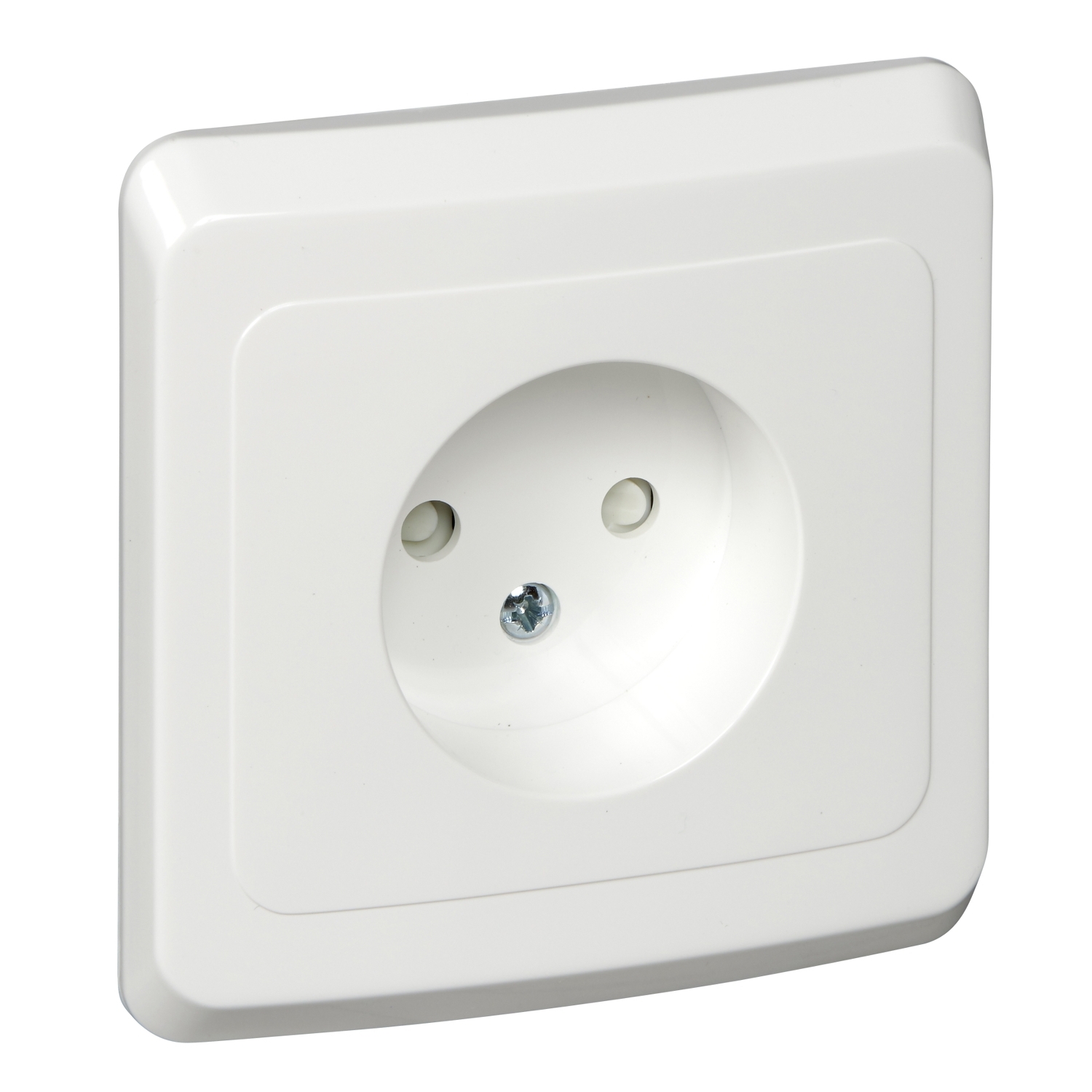

Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з).

Существует такой вид розетки, как проходная.Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов.

Помимо силовых существуют и розетки для наконечников информационных кабелей.

Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля. Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

Блок из силовой, антенной, телефоннойи компьютерной розеток

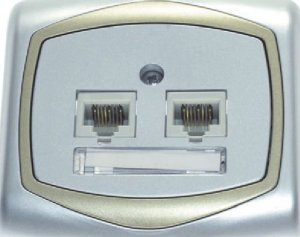

Компьютерная розетка с двумягнездами

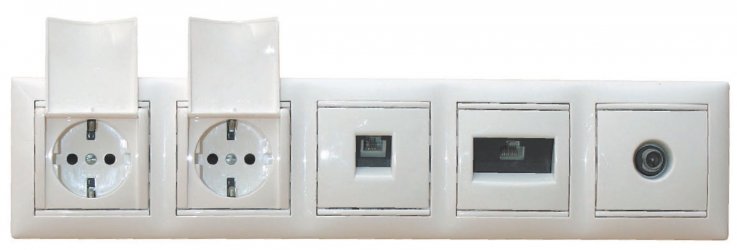

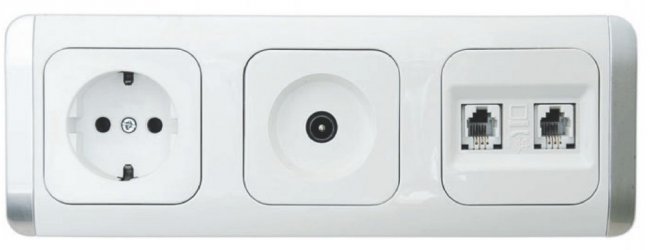

Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерноеи антенное соединения в одной рамке

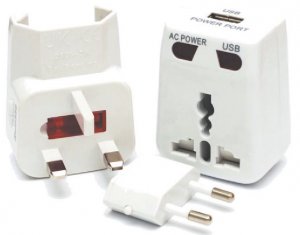

Универсальный переходник
