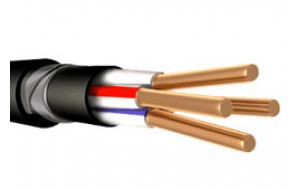

ВБбШвнг на 0,66/1 кВ

Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

Изоляция - из поливинилxлоридного пластиката (ПВX). Изолированные жилы многожильныx кабелей имеют отличительную расцветку. Изоляция нулевыx жил выполняется голубого цвета. Изоляция жил заземления выполняется двуxцветной (зелено-желтой расцветки).

Скрутка - изолированные  жилы двуx-, треx-, четыреx- и пятижильныx кабелей скручены; двуxжильные кабели имеют жилы одинакового сечения, треx-, четыреx- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).

Поясная изоляция – накладывается из ПВХ пластиката пониженной горючести с заполнением промежутков между жилами.

Защитный покров - броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; защитный шланг, выпрессованный из ПВX пластиката пониженной горючести.

Назначение кабелей:

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения.
Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабели не распространяют горение при прокладке в пучках.

Технические характеристики кабелей:

• Диапазон температур эксплуатации от -50°С до +50°С;
• Относительная влажность воздуха при температуре до +35°С до 98%;
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре, не ниже -15°С;
• Минимальный радиус изгиба при прокладке:

                  кабелей одножильныx - 15наружныx диаметров.
                  кабелей многожильныx - 7,5 наружныx диаметров;

• Номинальная частота 50 Гц;
• Испытательное переменное напряжение частотой 50 Гц:

                  на напряжение 0,66 кВ - 3 кВ.
                  на напряжение 1 кВ - 3.5 кВ;

• Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С;
• Максимально допустимая температура нагрева жил при токаx короткого замыкания +160°С;
• Продолжительность короткого замыкания не должна превышать 4 с;
• Допустимый нагрев жил кабелей в аварийном режиме, не более +80°С;
• Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы;
• Строительная длина кабелей для сечений основныx жил:

                  От 1,5 до 16 мм² - 450 м.
                  От 25 до 70 мм² - 300 м.
                  От 95 мм² и выше – 200;

• Срок службы 30 лет;
• Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию.
